M7163

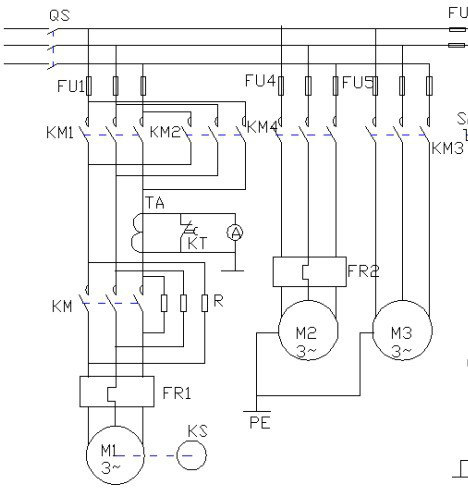

平面磨床KM1與 KM2分別為交流接觸器KM1與KM2的主觸頭。M7163平面磨床根據電氣控制基本知識分析可知， M7163平面磨床KM1主觸頭閉合、KM2主觸頭斷開時，M7163
平面磨床三相交流電源將分別接入電動機的U1、V1、W1三相繞組中，M1主電動機將正轉。反之，M7163平面磨床當KM1主觸頭斷開、KM2主觸頭閉合時，M7163平面磨床三相交流電源將分別接入M1主電動機的W1、V1、U1三相繞組中，與正轉時相比，U1與W1進行了換接，導致主電動機反轉。M7163平面磨床當KM主觸頭斷開時，M
7163平面磨床三相交流電源電流將流經限流電阻R而進入電動機繞組，M7163平面磨床電動機繞組電壓將減小。如果M7163平面磨床KM3主觸頭閉合，則M7163平面磨床電源電流不經限流電阻而直接接入電動機繞組中，M7163平面磨床主電動機處于全壓運轉狀態影響M7163平面
磨床賣價。電流表A在電動機M1主電路中起繞組電流監視作用，M7163平面磨床通過TA線圈空套在繞組一相的接線上，M7163平面磨床當該接線有電流流過時，將產生感應電流，M7163平面磨床通過這一感應電流間顯示電動機繞組中當前電流值。
M7163平面磨床控制原理是當KT常閉延時斷開觸頭閉合時，TA產生的感應電流不經過A電流表，而一旦KT觸頭斷開，M7163平面磨床A電流表就可檢測到電動機繞組中的電流。M7163平面磨床KS是和M1主電動機主軸同轉安裝的速度繼電器檢測元件，
M7163平面磨床根據主電動機主軸轉速對速度繼電器觸頭的閉合與斷開進行控制。M7163平面磨床主軸電動機由熱繼電器FR1作過載保護，熔斷器FU1作短路保護。冷卻泵電動機M2噴出冷卻液，實現刀具的冷卻，由接觸器KM4控制，熱繼電器FR2作為它的過載保護，熔斷器FU4作短路保護。刀架快速移動電動機M3接觸器KM3控制，M7163平面磨床由于是點動控制，故不設過載保護,熔斷器FU5作短路保護。
